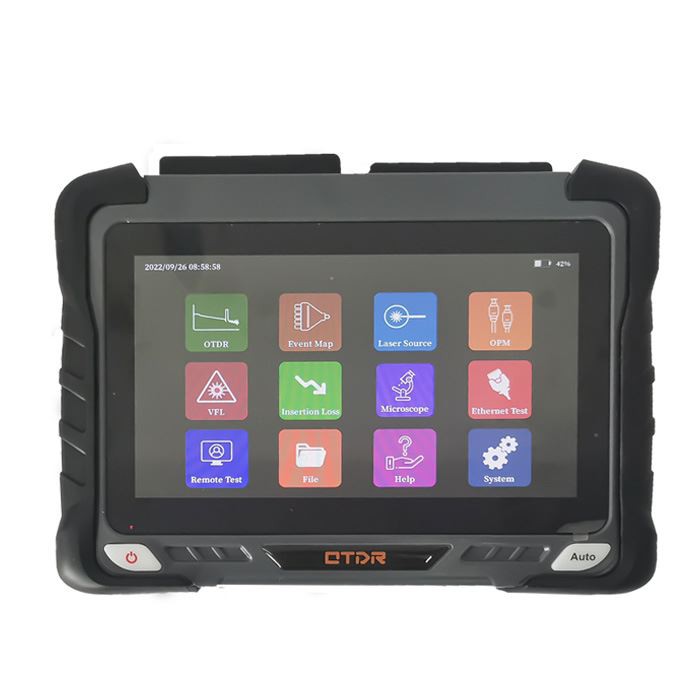

ST3200H OTDR da 7 pollici

Tipo

SM

MM

SM/MM

Lunghezza d'onda

1310/1550 nm

1310 nm/1490 nm/1550 nm

1310 nm/1550 nm/1625 nm

1310 nm/1550 nm/1650 nm

1310 nm/1550 nm/1625 nm/1650 nm

1310 nm/1490 nm

/1550 nm/1625 nm

850 nm/ 1300 nm

850 nm/1300 nm/1310 nm/1550 nm

Gamma dinamica

32/30

35/33

38/36

42/40

45/43

32/30/30

37/35/35

32/30/30

37/35/35

32/30/30

37/35/35

37/35/35

37/35/35/35

26/28

26/28/35/33

26/28/37/35

Evento Zona cieca

0.8

0.5m

0.8m

0.5m

0.8m

0.5m

0.8m

0.5m

0.5m

0.5m

1m

ATT Zona cieca

4

3.5m

4m

3.5m

4m

3.5m

4m

3.5m

3.5m

3.5m

6m

Intervallo di prova

100 m/500 m/1,25 km/2,5 km/5 km/10 km/20 km/40 km/80 km/125 km/260 km/420 km

Larghezza di impulso

3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/lus/2us/3us/5us/8us/10us/20us

Precisione nell'intervallo

± (0,75 m più intervallo di campionamento più Q0025 percento di distanza XTest)

Precisione di perdita

± 0.03d B/d B

Punti campione

Maggiore o uguale a 256k

Risoluzione campione

0.015m~16m

Precisione di riflessione

±2dB

Risoluzione delle perdite

0.01dB

Soglia di perdita

0.01dB

Formato del file

Formato file standard SOR

Analisi delle perdite

4-metodo punto/5-metodo punto

Livello di sicurezza laser

Classe II

Frequenza di aggiornamento

4 Hz (tipico)

Archivio dati

Archiviazione interna:2GB, 200,{2}}curve;Archiviazione esterna:64 GB

Connettore

FC/UPC (SC ST intercambiabile)

Interfaccia dati

USB-A. Porta di tipo C, RJ45 LAN 10/100 Mbit/s

OPM

Gamma di lunghezze d'onda

800 nm~1700 nm

Connettore

FC/SC/ST universale

Ambito di prova

-50dBm~ più 26dBm/-70dBm~ più 6dBm

Incertezza

±5 percento

Lunghezza d'onda di calibrazione

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

L S

Tipo laser

FP-LD

Lunghezza d'onda

Coerente con la lunghezza d'onda dell'uscita OTDR

Potenza di uscita

>-5dBm(fibra SM)

Modalità

CW/270Hz/lkHz/2kHz

Stabilità

CW, ±0.5dB/15min (test dopo 15 minuti di preriscaldamento)

Connettore

FC/UPC (SC,ST) VFL

Lunghezza d'onda

650 nm più 20 nm

potenza di uscita

Maggiore o uguale a 10 mW

Modalità

CW/lHz/2Hz

Connettore

FC/UPC (SC,ST)

L'indice del test di perdita ottica si riferisce alla sorgente di luce e all'indice del misuratore di potenza ottica sopra indicati.

Altri

Schermo

LCD a colori da 7 pollici più risoluzione touch screen:800x480

Alimentazione elettrica

Adattatore di tipo C:Ingresso: 100V〜240 V, 50/60 Hz, Uscita:Batteria al litio da 5 V/3 A, 9 V/2 A, 12 V/1,5 A: 3,7 V, 10400 mAh

temperatura di lavoro

-10 grado ~ più 50 gradi

Temperatura di conservazione

-40 laurea〜più 70 gradi

umidità relativa

0〜95 percento, senza condensa

Il peso

Peso 1,2 kg

Dimensione

215 mm x 160 mm x 50 mm

Funzioni di Host:OTDR/VFL/LS/OPM/Mappa eventi/Rilevamento fine/Test perdita ottica/Test Ethernet/Test remoto/Gestione file

Modello

P1

P2

P3

P4

P5

P6

P7

Lunghezza d'onda

1310 nm ± 20 nm 1550 nm ± 20 nm

1625 nm ± 20 nm (filtrato)

1650 nm ± 5 nm (filtrato)

1310nm/1550nm ±20nm 1625nm±15nm (filtrato)

1310/15 50nm±20nm 1650 ±5nm (filtrato)

Filtro

/

High pass>1595nm lsolation>40dB (1270nm'1585nm)

Bandpassl650nm± 7nm Isolation >40dB (1650nm±10nm)

High pass>1595nm Isolation >40dB (1270nm-1585nm)

Bandpassl650nm ±7nm lsdation>40dB (1650nm±10nm)

Tipo di fibra

G.652

Gamma dinamica massima

37/35dB

38dB

38dB

38/36/3 6dB

40/38/38dB

42/40/40dB

38/36/36dB

Evento Zona cieca

0.5m

ATT Zona cieca

3.5m

PON Zona Cieca

30m

Intervallo di prova

10 0m/500 m/l 0,25 km/2,5 km/5 km/10 km/20 km/4 0km/80 km/ 125 km/260 km/420 km

Larghezza di impulso

3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/lus/2us/3us/5us/8us/10us/20us

Precisione dell'intervallo

± ({{0}},75 m più intervallo di campionamento più 0,0025 percento xDistanza di prova)

Precisione di perdita

0.03d B/dB

Punti campione

>256k

Risoluzione campione

0.015m~16m

Precisione di riflessione

±2dB

Risoluzione delle perdite

±{0}}.001dB

Soglia di perdita

{{0}}.0ldB
