mini OTDR palmare
Mini OTDR portatile ST3200E
Specifiche tecniche
Modello | ST3200E-A | ST3200E-B |
Lunghezza d'onda | 1550nm ± 20nm | 1310nm / 1550nm ± 20nm |
Tipo di fibra | G.652 | |
Gamma dinamica | 22dB | 24dB / 22dB |
Zona cieca dell'evento | 3m | |
ATT Zona cieca | 8m | |
Gamma di prova | 500 m ~ 64 km | |
Larghezza di impulso | 3ns ~ 10us | |
Precisione della distanza | ± (1 m {{1}} intervallo di campionamento +0,005 % x distanza di prova) | |
Precisione della perdita | ± 0,2 dB / dB | |
Punti campione | 16k〜128k | |
Risoluzione del campione | 0.05m~8m | |
Precisione di riflessione | ± 3dB | |
Archivio dati | Interno Internal ≥600 ； Esterno ； Scheda TF | |
Formato del file | Formato file standard SOR | |
Livello di sicurezza laser | Classe II | |
Connettore | FC / UPC (Interchangeable SC 、 ST) | |
Altri | |
Schermo | LCD a colori da 3,5 pollici |
Alimentazione elettrica | Batteria ai polimeri di litio ： 3,7 V, 4000 mAh Adattatore: 5 V CC, 2 A. |
Interfaccia dati | Micro USB |
Archiviazione esterna | Carta di TF |
Vita burrosa | Standby> 20h; tempo di misurazione:> 12h |
temperatura di esercizio | -10°C 〜+50°C |
Temperatura di conservazione | -40°C 〜+70°C |
Umidità relativa | 0 〜95%, senza condensa |
Peso | ≤350g |
Dimensione | 173 mm x 82 mm x 37 min |
Funzioni: Blu, OTDR / Mappa eventi / VFL / Sequenza RJ45 / Tracker cavo RJ45 (rilevatore di acquisto aggiuntivo) / Lunghezza linea RJ45 / Torcia | |
OPM | ||
Gamma di lunghezze d'onda | 800nm ~ 1700nm | |
Tipo di interfaccia | Giunto cardanico FC / SC / ST | |
Gamma di prova | -50dBm〜+26dBm | |
Incertezza | ±5% | |
Identificazione della frequenza | CW / 270/330 / 1k / 2kHz | |
Lunghezza d'onda di calibrazione | 850nm / 980nm / 1300nm / 1310nm / 1490mn / 1550nm / 1625mn / 1650nm | |
LS | ||
Tipo LD | FP-LD | |
Lunghezza d'onda | 1550nm ± 20nm | 1310nm / 1550nm ± 20nm |
Potenza di uscita | ≥-5dBm | |
Frequenza di modulazione | 270/330 / 1k / 2kHz | |
Stabilità | CW, ± 0,5 dB / 15 min (test dopo 15 minuti di preriscaldamento) | |
Connettore | FC / UPC (Interchangeable SC 、 ST) | |
VFL | ||
Lunghezza d'onda | 650nm ± 20nm | |
Potenza di uscita | ≥10mW | |
Modalità | CW / lHz / 2Hz | |
Connettore | FC / SC / ST | |
Misurazione della lunghezza del cavo RJ45 | ||
Gamma di prova | 300M | |
La temperatura di prova è di 25 ° C ± 2 ° C, la larghezza massima dell'impulso; il tempo medio è superiore a 3 secondi.
Le condizioni di test della zona cieca degli eventi sono il range minimo, la larghezza minima dell'impulso, la perdita per riflessione della superficie dell'estremità della fibra ottica (GG gt; 45dB), il valore tipico.
Elenco di configurazione
NO. | Nome | Quantità | Osservazioni |
1 | Ospite | 1 | Batteria inclusa |
2 | Adattatore | 1 | |
3 | Linea dati | 1 | |
4 | CD-ROOM (software di analisi / manuale utente) | 1 | |
5 | Manuale utente | 1 | |
6 | SC / UPC | 1 | |
7 | Certificato di qualifica / scheda di garanzia del servizio | 1 | |
8 | Certificazione di calibrazione | 1 | |
9 | Fetta di cotone pulita | 10 | |
10 | Zaino per strumenti | 1 |

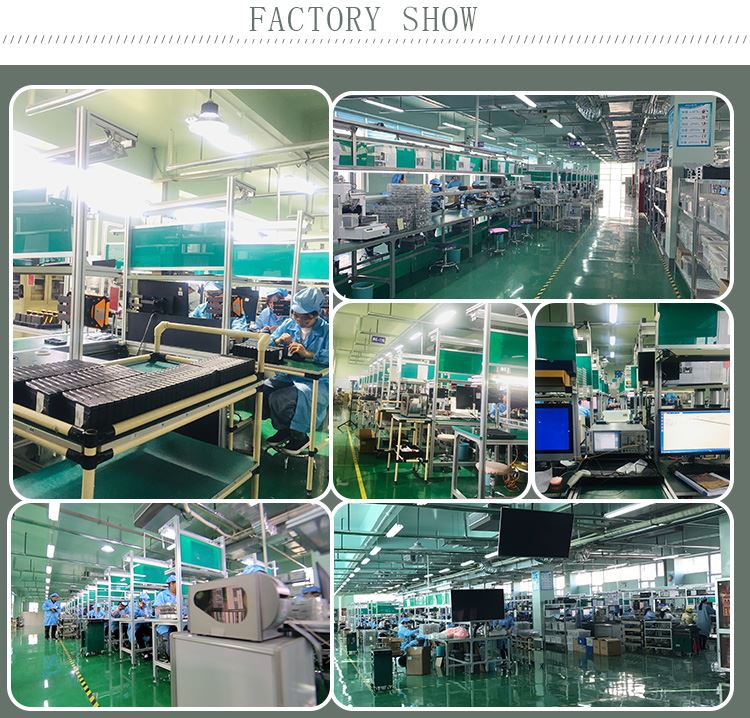

Di più su di noi:
